Ventilador centrífugo modelo M-315
Ventilador de grandes dimensiones diseñado para sistemas de extracción más complejos, para conjuntos de vitrinas, extracciones de grandes campanas o renovaciones de aire en sala. Caudales máximos de 5135 m³/h. Voluta manipulada disponible lo cual le dota de una larga durabilidad. Disponible con dos orientaciones LD y RD (ver planos).
| Caudal Máx: | 4157 m³/h |
| Presión Máx: | 50mmca |
| Diámetro Entrada: | 315mm |
| Diámetro Salida: | 315mm |
| Orientación Álabes: | Adelante |
| Material Voluta y Turbina: | PP |
| Peso: | 56Kg |
| Presión Sonora: | 70 dB |
| *Con salida libre a 1,5m. | |
| MOTOR | |
| Alimentación: | 230-400v |
| Potencia: | 1,5kW |
| RPM: | 950 |
| Número Polos: | 6 |
| Nivel de Eficiencia: | IE3 |
| Protección: | IP55 |
| Anclaje: | B3 |
| Caudal Máx: | 4250m³/h |
| Presión Máx: | 112mmca |
| Diámetro Entrada: | 315mm |
| Diámetro Salida: | 315mm |
| Orientación Álabes: | Adelante |
| Material Voluta y Turbina: | PP |
| Peso: | 56Kg |
| Presión Sonora: | 88 dB |
| *Con salida libre a 1,5m. | |
| MOTOR | |
| Alimentación: | 230-400v |
| Potencia: | 2,2kW |
| RPM: | 1400 |
| Número Polos: | 4 |
| Nivel de Eficiencia: | IE3 |
| Protección: | IP55 |
| Anclaje: | B3 |
| Caudal Máx: | 5135m³/h |
| Presión Máx: | 201mmca |
| Diámetro Entrada: | 315mm |
| Diámetro Salida: | 315mm |
| Orientación Álabes: | Atrás |
| Material Voluta y Turbina: | PP |
| Peso: | 60Kg |
| Presión Sonora: | 94 dB |
| *Con salida libre a 1,5m. | |
| MOTOR | |
| Alimentación: | 230-400v |
| Potencia: | 3kW |
| RPM: | 2800 |
| Número Polos: | 2 |
| Nivel de Eficiencia: | IE3 |
| Protección: | IP55 |
| Anclaje: | B3 |
DIMENSIONES VENTILADOR

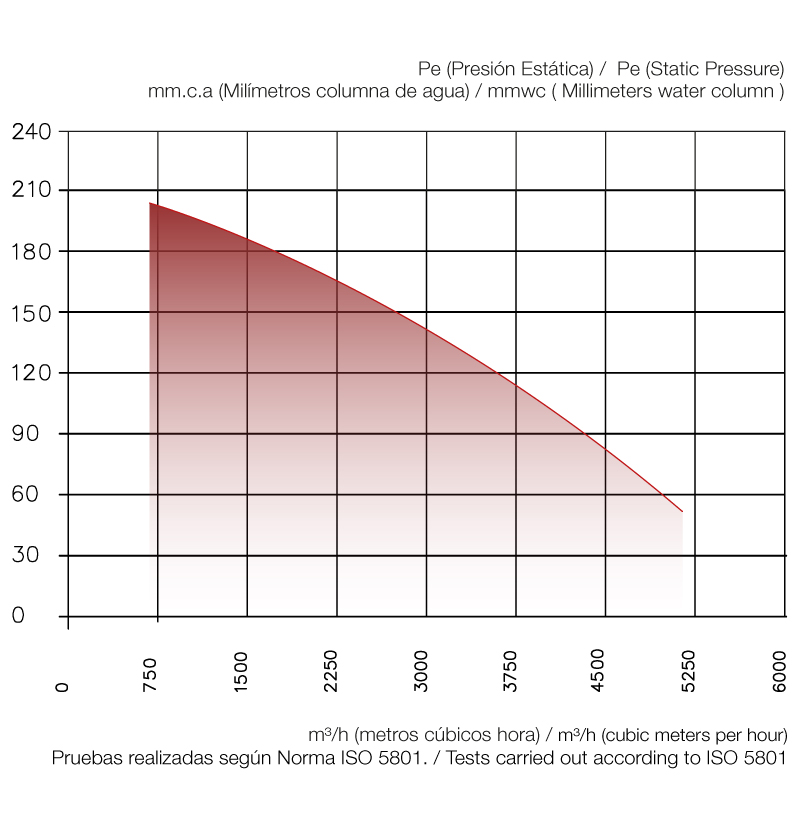

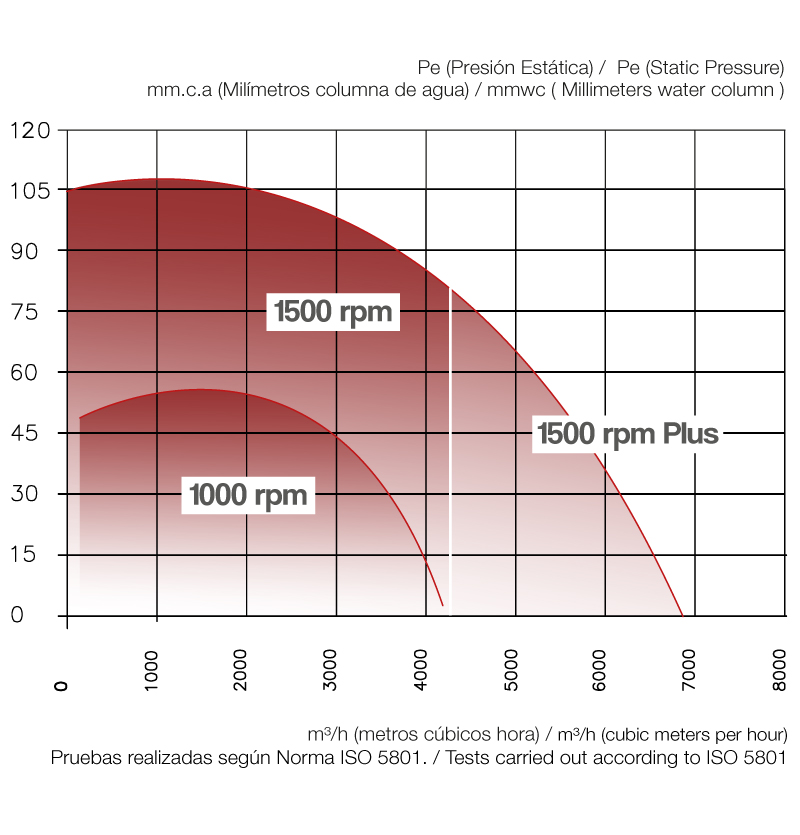

CAUDAL MODELO VENTILADOR
Accesorios para ventiladores
Variador de frecuencia
Soporte de fijación para pared
Soporte de fijación para suelo
Rejilla Antipajaro
Cubremotor
Sombrero de expansión
Registro de inspección
Soporte antivibración
Cajón insonorizado
Rejilla defensa
Brida de acoplamiento
Cuadro eléctrico
Interruptor seccionador
Tubería y accesorios de ventilación
Manguito flexible
Manguito flexible
Manguito flexible
Manguito flexible
Cierre mariposa manual
Cierre mariposa motorizado 0º-90º
Cierre anti retorno
Reducciones
Tes a 90º
Tes a 45º
Tapones
Embellecedores
Cono vierte aguas
Rollo varilla
Toma de muestras
Sonda presión diferencial
Anillos intumescentes
Compuertas cortafuegos
Silenciador
Tabla de valores potenciales
SERIE M PP ESTÁNDAR TRIFÁSICOS
| Descripción | Velocidad turbina r.p.m. | Potencia motor kW | Caudal Máx (m3/h) | Presión Máx (mmca) | Nivel presión sonora (dB) | Peso (Kg) | Intensidad Máx 400v(A) |
| M-75 a 1500 rpm | 1.500 | 0,06 | 110 | 6 | 52 | 3 | 0,25 |
| M-75 a 3000 rpm | 3.000 | 0,09 | 210 | 25 | 64 | 3 | 0,31 |
| M-140 a 1500 rpm | 1.500 | 0,06 | 405 | 34 | 56 | 6,5 | 0,37 |
| M-140 a 3000 rpm | 3.000 | 0,09 | 615 | 51 | 60 | 6,5 | 0,31 |
| M-160 a 1500 rpm | 1.500 | 0,25 | 830 | 20 | 56 | 16 | 0,76 |
| M-160 a 3000 rpm | 3.000 | 0,37 | 1.600 | 70 | 60 | 16 | 0,95 |
| M-200 a 1000 rpm | 1.000 | 0,25 | 1.500 | 13 | 62 | 15 | 0,79 |
| M-200 a 1500 rpm | 1.500 | 0,37 | 2.400 | 37 | 66 | 15 | 0,96 |
| M-200 a 3000 rpm | 3.000 | 1,5 | 3.300 | 150 | 81 | 24 | 2,9 |
| M-200VG a 1000rpm | 1.000 | 0,37 | 1.584 | 48 | 62 | 23 | 1,07 |
| M-200VG a 1500rpm | 1.500 | 0,55 | 2.400 | 72 | 66 | 23 | 1,41 |
| M-250 a 1500 rpm | 1.500 | 1,5 | 3.650 | 70 | 66 | 38 | 3,3 |
| M-250 a 3000 rpm | 3.000 | 5,5 | 6.500 | 250 | 96 | 95 | 11 |
| M-315 a 1000 rpm | 1.000 | 1,5 | 4.157 | 50 | 70 | 35 | 3,6 |
| M-315 a 1500 rpm | 1.500 | 2,2 | 4.250 | 112 | 88 | 37 | 4,6 |
| M-315 a 3000 rpm | 3000 | 3 | 5.135 | 201 | 94 | 60 | 4,6 |
| M-355 a 1000 rpm | 1.000 | 2,2 | 5.500 | 75 | 80 | 74 | 5,3 |
| M-355 a 1500 rpm | 1.500 | 4 | 8.300 | 113 | 86 | 76 | 8,8 |
*Presión sonora con salida libre a 1,5m.
