Ventilador centrífugo modelo M-200
Para extracción de vitrinas de gases
Ventilador de medianas dimensiones utilizado para la extracción de vitrinas de gases de forma individual ofreciendo un consumo reducido con la ventaja de ser silencioso por sus configuraciones de 4 y 6 polos.
| Caudal Máx: | 1.500 m³/h |
| Presión Máx: | 15mmca |
| Diámetro Entrada: | 200mm |
| Diámetro Salida: | 200mm |
| Orientación Álabes: | Adelante |
| Material Voluta y Turbina: | PP |
| Peso: | 14,2Kg |
| Presión Sonora: | 54 dB |
| *Con salida libre a 1,5m. | |
| MOTOR | |
| Alimentación: | 230-400v |
| Potencia: | 0,25kW |
| RPM: | 950 |
| Número Polos: | 6 |
| Nivel de Eficiencia: | IE2 |
| Protección: | IP55 |
| Anclaje: | B3 |
| Caudal Máx: | 2.200m³/h |
| Presión Máx: | 38mmca |
| Diámetro Entrada: | 200mm |
| Diámetro Salida: | 200mm |
| Orientación Álabes: | Adelante |
| Material Voluta y Turbina: | PP |
| Peso: | 14,9Kg |
| Presión Sonora: | 70 dB |
| *Con salida libre a 1,5m. | |
| MOTOR | |
| Alimentación: | 230-400v |
| Potencia: | 0,37kW |
| RPM: | 1400 |
| Número Polos: | 4 |
| Nivel de Eficiencia: | IE2 |
| Protección: | IP55 |
| Anclaje: | B3 |
| Caudal Máx: | 2.400m³/h |
| Presión Máx: | 155mmca |
| Diámetro Entrada: | 200mm |
| Diámetro Salida: | 200mm |
| Orientación Álabes: | Adelante |
| Material Voluta y Turbina: | PP |
| Peso: | 22,5Kg |
| Presión Sonora: | 81 dB |
| *Con salida libre a 1,5m. | |
| MOTOR | |
| Alimentación: | 230-400v |
| Potencia: | 1,5kW |
| RPM: | 2800 |
| Número Polos: | 2 |
| Nivel de Eficiencia: | IE3 |
| Protección: | IP55 |
| Anclaje: | B3 |
| Caudal Máx: | 3300m³/h |
| Presión Máx: | 155mmca |
| Diámetro Entrada: | 200mm |
| Diámetro Salida: | 200mm |
| Orientación Álabes: | Adelante |
| Material Voluta y Turbina: | PP |
| Peso: | 24,5Kg |
| Presión Sonora: | 90 dB |
| *Con salida libre a 1,5m. | |
| MOTOR | |
| Alimentación: | 230-400v |
| Potencia: | 2,2kW |
| RPM: | 2800 |
| Número Polos: | 2 |
| Nivel de Eficiencia: | IE3 |
| Protección: | IP55 |
| Anclaje: | B3 |

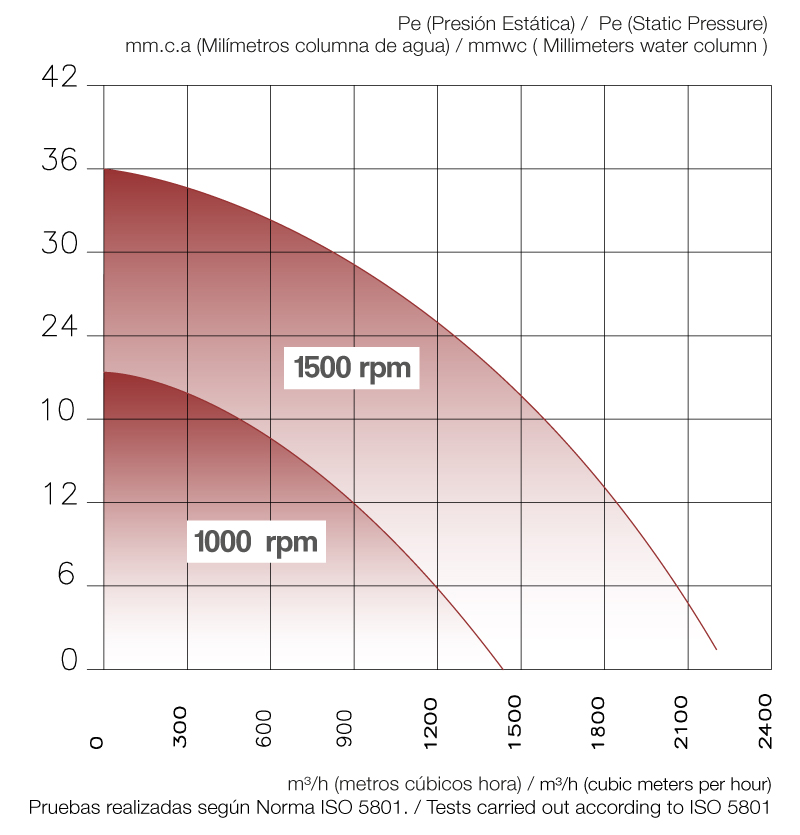

CAUDAL MODELO VENTILADOR
M200 – 1000/1500
Quimipol-M200-grafica-2-n1

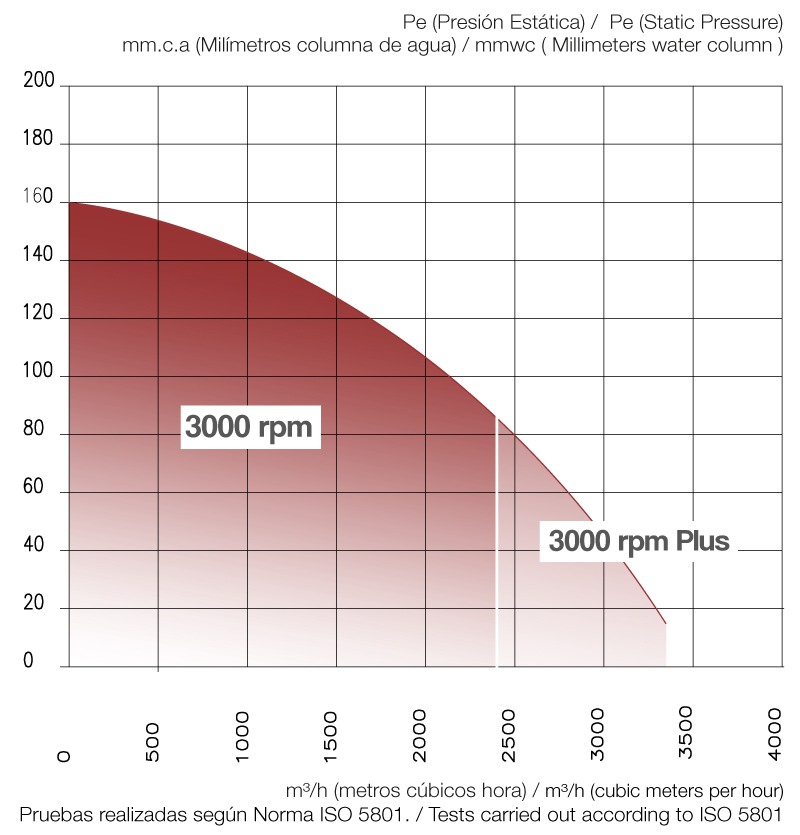

CAUDAL MODELO VENTILADOR
M200 – 3000/3000 Plus
Quimipol-M200-grafica-2-n2
DIMENSIONES VENTILADOR
Accesorios para ventiladores
Variador de frecuencia
Soporte de fijación para pared
Soporte de fijación para suelo
Rejilla Antipajaro
Cubremotor
Sombrero de expansión
Registro de inspección
Soporte antivibración
Cajón insonorizado
Rejilla defensa
Brida de acoplamiento
Cuadro eléctrico
Interruptor seccionador
Tubería y accesorios de ventilación
Manguito flexible
Manguito flexible
Manguito flexible
Manguito flexible
Cierre mariposa manual
Cierre mariposa motorizado 0º-90º
Cierre anti retorno
Reducciones
Tes a 90º
Tes a 45º
Tapones
Embellecedores
Cono vierte aguas
Rollo varilla
Toma de muestras
Sonda presión diferencial
Anillos intumescentes
Compuertas cortafuegos
Silenciador
Tabla de valores potenciales
SERIE M PP ESTÁNDAR TRIFÁSICOS
| Descripción | Velocidad turbina r.p.m. | Potencia motor kW | Caudal Máx (m3/h) | Presión Máx (mmca) | Nivel presión sonora (dB) | Peso (Kg) | Intensidad Máx 400v(A) |
| M-75 a 1500 rpm | 1.400 | 0,06 | 110 | 6 | 62 | 4,0 | 0,3 |
| M-75 a 3000 rpm | 2.800 | 0,09 | 210 | 25 | 62 | 4,0 | 0,3 |
| M-140 a 1500 rpm | 1.400 | 0,06 | 400 | 35 | 63 | 6,0 | 0,4 |
| M-140 a 3000 rpm | 2.800 | 0,09 | 580 | 52 | 72 | 6,0 | 0,3 |
| M-160 a 1500 rpm | 1.400 | 0,25 | 775 | 20 | 68 | 9,8 | 0,8 |
| M-160 a 3000 rpm | 2.800 | 0,37 | 1.000 | 87 | 81 | 9,2 | 1,0 |
| M-160 a 3000 rpm Plus | 2.800 | 0,75 | 1.690 | 87 | 86 | 11,0 | 1,0 |
| M-200 a 1000 rpm | 950 | 0,25 | 1.500 | 15 | 54 | 14,2 | 0,8 |
| M-200 a 1500 rpm | 1.400 | 0,37 | 2.200 | 38 | 70 | 14,9 | 1,0 |
| M-200 a 3000 rpm | 2.800 | 1,50 | 2.400 | 155 | 81 | 22,5 | 2,9 |
| M-200 a 3000 rpm Plus | 2.800 | 2,20 | 3.300 | 155 | 90 | 24,5 | 4,4 |
| M-200VG a 1000rpm | 950 | 0,37 | 1.500 | 35 | 62 | 22,0 | 1,1 |
| M-200VG a 1500rpm | 1.400 | 0,55 | 2.400 | 73 | 77 | 22,0 | 1,4 |
| M-250 a 1500 rpm | 1.400 | 1,50 | 2.800 | 69 | 78 | 36,0 | 3,3 |
| M-250 a 3000 rpm | 2.800 | 5,50 | 6.000 | 250 | 95 | 72,0 | 11,0 |
| M-315 a 1000 rpm | 950 | 1,50 | 4.100 | 50 | 70 | 51.5 | 3,6 |
| M-315 a 1500 rpm | 1.400 | 2,20 | 5.000 | 112 | 77 | 53,0 | 4,6 |
| M-315 a 1500 rpm Plus | 1.400 | 3,00 | 6.900 | 112 | 85 | 57,0 | 5,8 |
| M-315 a 3000 rpm | 2,800 | 3,00 | 5.100 | 201 | 94 | 57,3 | 4,6 |
| M-355 a 1000 rpm | 950 | 2,20 | 5.300 | 60 | 80 | 75,0 | 5,3 |
| M-355 a 1500 rpm | 1.400 | 4,00 | 7.200 | 131 | 87 | 74,5 | 8,8 |
| M-355 a 1500 rpm Plus | 1.400 | 5,50 | 8.500 | 131 | 88 | 87,0 | 11,2 |
*Presión sonora con salida libre a 1,5m.
