Ventilador centrífugo modelo M-160
Utilizado para extracciones más complejas
El ventilador M-160 ofrece una gama amplia de caudales y presiones dependiendo de su configuración de 2 y 4 polos. Utilizado para extracciones más complejas, grupos de brazos o armarios e incluso ciertas vitrinas de gases con sistemas de extracción simples.
| Caudal Máx: | 775m³/ h | MOTOR | |
| Presión Máx: | 20mmca | Alimentación: | 380v |
| Diámetro Entrada: | 160mm | Potencia: | 0,25kW |
| Diámetro Salida: | 160mm | RPM: | 1400 |
| Orientación Álabes: | Adelante | Número Polos: | 4 |
| Material Voluta y Turbina: | PP | Nivel Eficiencia: | IE2 |
| Peso: | 9,75Kg | Protección: | IP55 |
| Presión Sonora: | 68 dB | Anclaje: | B3 |
| *Con salida libre a 1,5m. | |||
| Caudal Máx: | 1.000m³/ h | MOTOR | |
| Presión Máx: | 87mmca | Alimentación: | 380v |
| Diámetro Entrada: | 160mm | Potencia: | 0,37kW |
| Diámetro Salida: | 160mm | RPM: | 2800 |
| Orientación Álabes: | Adelante | Número Polos: | 2 |
| Material Voluta y Turbina: | PP | Nivel de Eficiencia: | IE2 |
| Peso: | 9,15Kg | Protección: | IP55 |
| Presión Sonora: | 81 dB | Anclaje: | B3 |
| *Con salida libre a 1,5m. | |||
| Caudal Máx: | 1.690m³/ h | MOTOR | |
| Presión Máx: | 87mmca | Alimentación: | 380v |
| Diámetro Entrada: | 160mm | Potencia: | 0,75kW |
| Diámetro Salida: | 160mm | RPM: | 2800 |
| Orientación Álabes: | Adelante | Número Polos: | 2 |
| Material Voluta y Turbina: | PP | Nivel de Eficiencia: | IE2 |
| Peso: | 11Kg | Protección: | IP55 |
| Presión Sonora: | 86 dB | Anclaje: | B3 |
| *Con salida libre a 1,5m. | |||
DIMENSIONES VENTILADOR

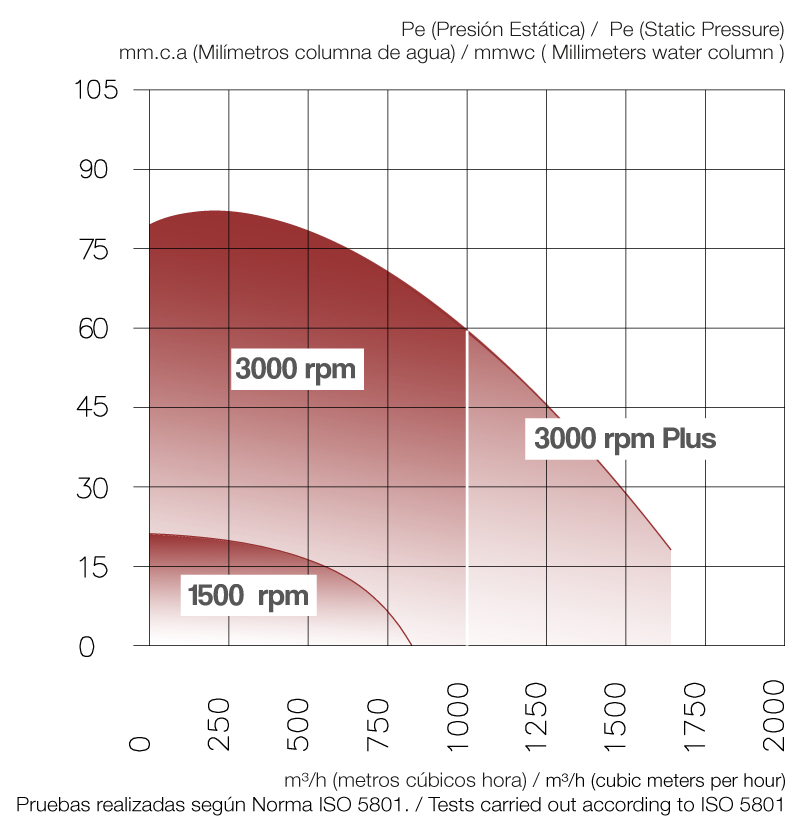

CAUDAL MODELO VENTILADOR
Accesorios para ventiladores
Variador de frecuencia
Soporte de fijación para pared
Soporte de fijación para suelo
Rejilla Antipajaro
Cubremotor
Sombrero de expansión
Registro de inspección
Soporte antivibración
Cajón insonorizado
Rejilla defensa
Brida de acoplamiento
Cuadro eléctrico
Interruptor seccionador
Tubería y accesorios de ventilación
Manguito flexible
Manguito flexible
Manguito flexible
Manguito flexible
Cierre mariposa manual
Cierre mariposa motorizado 0º-90º
Cierre anti retorno
Reducciones
Tes a 90º
Tes a 45º
Tapones
Embellecedores
Cono vierte aguas
Rollo varilla
Toma de muestras
Sonda presión diferencial
Anillos intumescentes
Compuertas cortafuegos
Silenciador
Tabla de valores potenciales
SERIE M PP ESTÁNDAR Trifásicos
| Descripción | Velocidad turbina r.p.m. | Potencia motor kW | Caudal Máx (m3/h) | Presión Máx (mmca) | Nivel presión sonora (dB) | Peso (Kg) | Intensidad Máx 400v(A) |
| M-75 a 1500 rpm | 1.400 | 0,06 | 110 | 6 | 62 | 4 | 0,25 |
| M-75 a 3000 rpm | 2.800 | 0,09 | 210 | 25 | 50 | 4 | 0,31 |
| M-140 a 1500 rpm | 1.400 | 0,06 | 400 | 35 | 50 | 6 | 0,37 |
| M-140 a 3000 rpm | 2.800 | 0,09 | 580 | 52 | 72 | 6 | 0,31 |
| M-160 a 1500 rpm | 1.400 | 0,25 | 775 | 20 | 68 | 9,75 | 0,76 |
| M-160 a 3000 rpm | 2.800 | 0,37 | 1.000 | 87 | 81 | 9,15 | 0,95 |
| M-160 a 3000 rpm Plus | 2.800 | 0,75 | 1.690 | 87 | 86 | 11 | 0,95 |
| M-200 a 1000 rpm | 950 | 0,25 | 1.500 | 15 | 54 | 14,15 | 0,79 |
| M-200 a 1500 rpm | 1.400 | 0,37 | 2.200 | 38 | 70 | 14,85 | 0,96 |
| M-200 a 3000 rpm | 2.800 | 1,5 | 2.400 | 155 | 81 | 22,5 | 2,9 |
| M-200 a 3000 rpm Plus | 2.800 | 2,2 | 3.300 | 155 | 90 | 24,5 | 4,4 |
| M-200VG a 1000rpm | 950 | 0,37 | 1.580 | 35 | 62 | 22 | 1,07 |
| M-200VG a 1500rpm | 1.400 | 0,55 | 2.400 | 73 | 77 | 22 | 1,41 |
| M-250 a 1500 rpm | 1.400 | 1,5 | 2.800 | 69 | 78 | 36 | 3,3 |
| M-250 a 3000 rpm | 2.800 | 5,5 | 6.000 | 250 | 95 | 72 | 11 |
| M-315 a 1000 rpm | 950 | 1,5 | 4.157 | 50 | 70 | 51.5 | 3,6 |
| M-315 a 1500 rpm | 1.400 | 2,2 | 5.000 | 112 | 77 | 53 | 4,6 |
| M-315 a 1500 rpm Plus | 1.400 | 3 | 6.944 | 112 | 85 | 57 | 5,8 |
| M-315 a 3000 rpm | 2,800 | 3 | 5.135 | 201 | 94 | 57,3 | 4,6 |
| M-355 a 1000 rpm | 950 | 2,2 | 5.300 | 60 | 80 | 75 | 5,3 |
| M-355 a 1500 rpm | 1.400 | 4 | 7.200 | 124 | 87 | 74,5 | 8,8 |
*Presión sonora con salida libre a 1,5m.
