Ventilador centrífugo modelo M-160
Utilizado para extracciones más complejas
El ventilador M-160 ofrece una gama amplia de caudales y presiones dependiendo de su configuración de 2 y 4 polos. Utilizado para extracciones más complejas, grupos de brazos o armarios e incluso ciertas vitrinas de gases con sistemas de extracción simples.
| Caudal Máx: | 830m³/ h | MOTOR | |
| Presión Máx: | 20mmca | Alimentación: | 380v |
| Diámetro Entrada: | 160mm | Potencia: | 0,25kW |
| Diámetro Salida: | 160mm | RPM: | 1365 |
| Orientación Álabes: | Adelante | Número Polos: | 4 |
| Material Voluta y Turbina: | PP | Nivel Eficiencia: | IE2 |
| Peso: | 10Kg | Protección: | IP55 |
| Presión Sonora: | 56 dB | Anclaje: | B3 |
| *Con salida libre a 1,5m. | |||
| Caudal Máx: | 1600m³/ h | MOTOR | |
| Presión Máx: | 70mmca | Alimentación: | 380v |
| Diámetro Entrada: | 160mm | Potencia: | 0,37kW |
| Diámetro Salida: | 160mm | RPM: | 2800 |
| Orientación Álabes: | Adelante | Número Polos: | 2 |
| Material Voluta y Turbina: | PP | Nivel de Eficiencia: | IE2 |
| Peso: | 16Kg | Protección: | IP55 |
| Presión Sonora: | 64 dB | Anclaje: | B3 |
| *Con salida libre a 1,5m. | |||
DIMENSIONES VENTILADOR

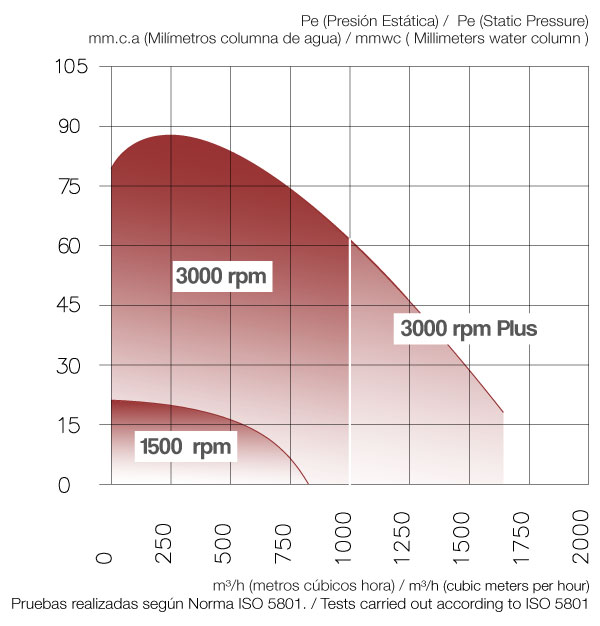

CAUDAL MODELO VENTILADOR
Tabla de valores potenciales
SERIE M PP ESTÁNDAR Trifásicos
| Descripción | Velocidad turbina r.p.m. | Potencia motor kW | Caudal Máx (m3/h) | Presión Máx (mmca) | Nivel presión sonora (dB) | Peso (Kg) | Intensidad Máx 400v(A) |
| M-75 a 1500 rpm | 1.500 | 0,06 | 110 | 6 | 52 | 3 | 0,25 |
| M-75 a 3000 rpm | 3.000 | 0,09 | 210 | 25 | 64 | 3 | 0,31 |
| M-140 a 1500 rpm | 1.500 | 0,06 | 405 | 34 | 56 | 6,5 | 0,37 |
| M-140 a 3000 rpm | 3.000 | 0,09 | 615 | 51 | 60 | 6,5 | 0,31 |
| M-160 a 1500 rpm | 1.500 | 0,25 | 830 | 20 | 56 | 16 | 0,76 |
| M-160 a 3000 rpm | 3.000 | 0,37 | 1.600 | 70 | 60 | 16 | 0,95 |
| M-200 a 1000 rpm | 1.000 | 0,25 | 1.500 | 13 | 62 | 15 | 0,79 |
| M-200 a 1500 rpm | 1.500 | 0,37 | 2.400 | 37 | 66 | 15 | 0,96 |
| M-200 a 3000 rpm | 3.000 | 1,5 | 3.300 | 150 | 81 | 24 | 2,9 |
| M-200VG a 1000rpm | 1.000 | 0,37 | 1.584 | 48 | 62 | 23 | 1,07 |
| M-200VG a 1500rpm | 1.500 | 0,55 | 2.400 | 72 | 66 | 23 | 1,41 |
| M-250 a 1500 rpm | 1.500 | 1,5 | 3.650 | 70 | 66 | 38 | 3,3 |
| M-250 a 3000 rpm | 3.000 | 5,5 | 6.500 | 250 | 96 | 95 | 11 |
| M-315 a 1000 rpm | 1.000 | 1,5 | 4.157 | 50 | 70 | 35 | 3,6 |
| M-315 a 1500 rpm | 1.500 | 2,2 | 4.250 | 112 | 88 | 37 | 4,6 |
| M-315 a 3000 rpm | 3000 | 3 | 5.135 | 201 | 94 | 60 | 4,6 |
| M-355 a 1000 rpm | 1.000 | 2,2 | 5.500 | 75 | 80 | 74 | 5,3 |
| M-355 a 1500 rpm | 1.500 | 4 | 8.300 | 113 | 86 | 76 | 8,8 |
*Presión sonora con salida libre a 1,5m.
