Gama MP: Ingeniería a Medida en Ventilación Centrífuga Anticorrosiva
La Gama MP representa la ingeniería de vanguardia de Quimipol para aplicaciones industriales críticas. A diferencia de nuestra Serie M (compacta y disponible en stock), la Gama MP —que ahora unifica y potencia las prestaciones de las anteriores series MP y BPR— se fabrica íntegramente bajo pedido.
Este enfoque nos permite configurar cada equipo según el punto de trabajo exacto de su instalación, garantizando la máxima eficiencia energética y una durabilidad superior. Nuestras soluciones destacan por:
-

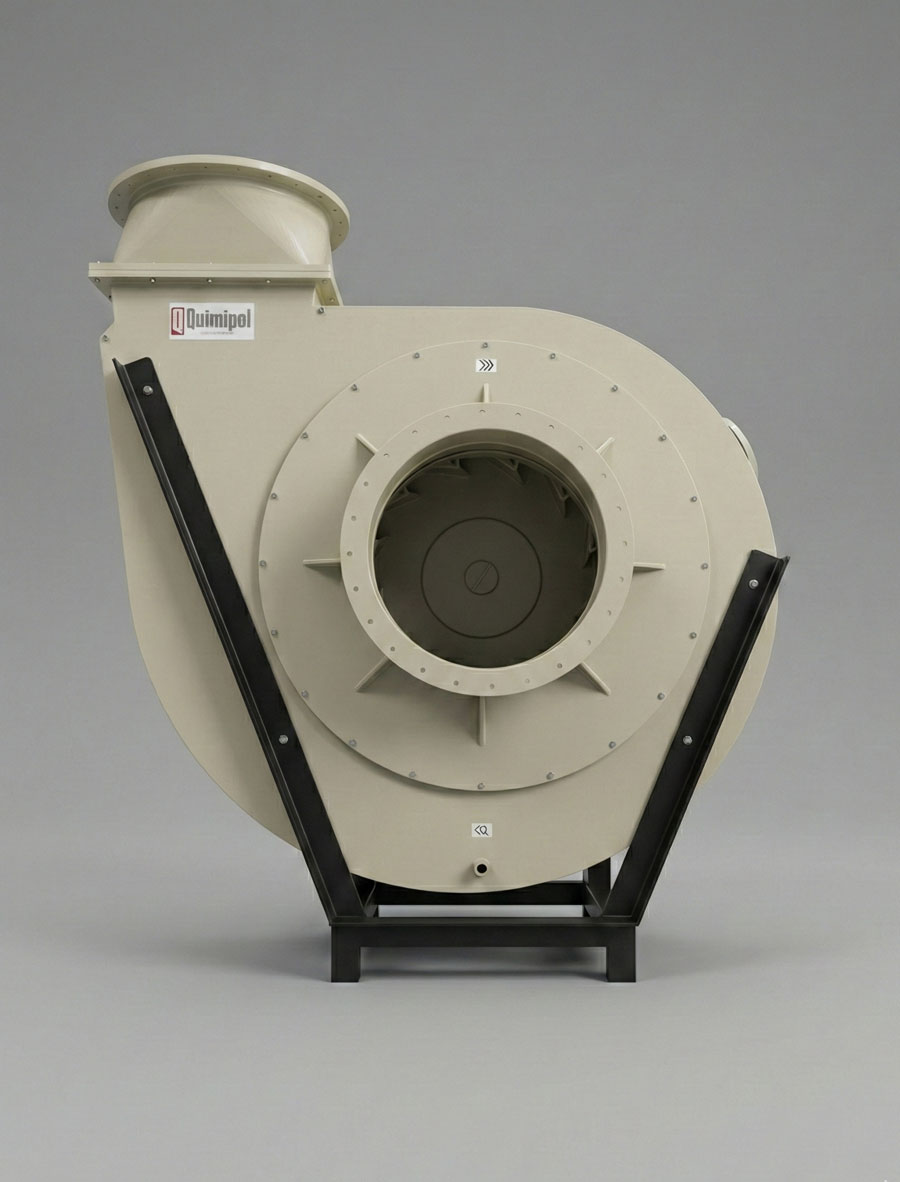

Resistencia Total a la Corrosión: Son ventiladores centrífugos fabricados íntegramente en polipropileno (PP) de alta densidad, ideales para los entornos químicos más agresivos.
-
Diseño de Transmisión Directa: Optimizamos la fiabilidad mecánica y reducimos drásticamente las necesidades de mantenimiento al eliminar elementos de desgaste intermedios.
-
Nomenclatura Técnica Intuitiva: Para facilitar el diseño de su instalación, el número de cada modelo indica el diámetro exacto (en mm) de la entrada y salida del ventilador (por ejemplo, el modelo MP-315 cuenta con conexiones de 315 mm).
-
Compatibilidad Global: Disponemos de motores configurables para distintos voltajes y frecuencias, lo que nos permite adaptar nuestros equipos a los estándares eléctricos de cualquier zona del mundo, asegurando un rendimiento óptimo en sus proyectos internacionales.
Curvas de Rendimiento ventiladores Serie MP
Introduce Caudal y Presión para ver el punto exacto en la gráfica.
Genera un PDF limpio con los datos y la gráfica actual.
Convierte Pascales o CFM fácilmente si tus datos no están en m³/h o mm.c.a.
• Haz clic en una curva para resaltarla.
• Haz clic en el nombre en la leyenda para aislar un grupo.
• Usa la rueda del ratón para zoom.
Características Ventiladores Serie MP
| Descripción | Velocidad turbina r.p.m. |
Potencia motor kW |
Caudal Min (m³/h) |
Caudal Máx (m³/h) |
Presión Máx (mmca) |
Nivel presión sonora (dB) |
Peso (Kg) |
Intensidad Máx 400v (A) |
|---|---|---|---|---|---|---|---|---|
| MP-315 | ||||||||
| MP-315 4kW 3000rpm | 3.000 | 4,0 | 1.817 | 7.294 | 242 | 88 | 80 | 7,6 |
| MP-315 5,5kW 1500rpm | 1.500 | 5,5 | 1.817 | 7.065 | 265 | 89 | 130 | 11,2 |
| MP-315 5,5kW 3000rpm | 3.000 | 5,5 | 2.472 | 7.483 | 357 | 93 | 85 | 11,0 |
| MP-315 7,5kW 3000rpm | 3.000 | 5,5 | 1.300 | 7.483 | 370 | 98 | 95 | 14,0 |
| MP-355 | ||||||||
| MP-355 7,5kW 1500rpm | 1.500 | 7,5 | 4.000 | 8.316 | 195 | 96 | 125 | 15,3 |
| MP-355 11kW 1500rpm | 1.500 | 11,0 | 2.860 | 11.440 | 251 | 93 | 150 | 20,7 |
| MP-400 | ||||||||
| MP-400 5,5kW 1500rpm | 1.500 | 5,5 | 4.400 | 11.826 | 170 | 97 | 120 | 11,2 |
| MP-400 7,5kW 1500rpm | 1.500 | 7,5 | 3.600 | 9.500 | 241 | 93 | 150 | 15,3 |
| MP-400 11kW 1500rpm | 1.500 | 11,0 | 600 | 17.463 | 214 | 90 | 175 | 20,7 |
| MP-400 15kW 1500rpm | 1.500 | 15,0 | 2.500 | 12.000 | 315 | 89 | 200 | 28,4 |
| MP-450 | ||||||||
| MP-450 4kW 1500rpm | 1.500 | 4,0 | 600 | 11.300 | 150 | 89 | 150 | 8,8 |
| MP-450 11kW 1500rpm | 1.500 | 11,0 | 7.729 | 11.300 | 150 | 87 | 200 | 20,7 |
| MP-500 | ||||||||
| MP-500 11kW 1500rpm | 1.500 | 11,0 | 6.756 | 17.000 | 215 | 89 | 250 | 20,7 |
| MP-560 | ||||||||
| MP-560 7,5kW 1000rpm | 1.000 | 7,5 | 6.000 | 21.300 | 125 | 87 | 300 | 15,6 |
| MP-560 11kW 1500rpm | 1.500 | 11,0 | 11.600 | 23.350 | 180 | 98 | 300 | 20,7 |
| MP-560 18,5kW 1500rpm | 1.500 | 18,5 | 13.000 | 24.000 | 204 | 100 | 350 | 34,8 |
| MP-630 | ||||||||
| MP-630 11kW 1000rpm | 1.000 | 11,0 | 13.200 | 26.000 | 130 | 85 | 350 | 22,6 |
| MP-630 15kW 1500rpm | 1.500 | 15,0 | 16.900 | 26.000 | 180 | 96 | 350 | 28,4 |
| MP-630 18,5kW 1500rpm | 1.500 | 18,5 | 13.000 | 31.000 | 204 | 92 | 400 | 34,8 |
| MP-710 | ||||||||
| MP-710 30kW 1000rpm | 1.000 | 30,0 | 13.500 | 40.000 | 232 | 88 | 750 | 56,5 |
| MP-710 45kW 1500 rpm | 1.500 | 45,0 | 23.000 | 40.000 | 275 | 93 | 650 | 83,9 |
Ingeniería de Precisión y Fabricación Especializada

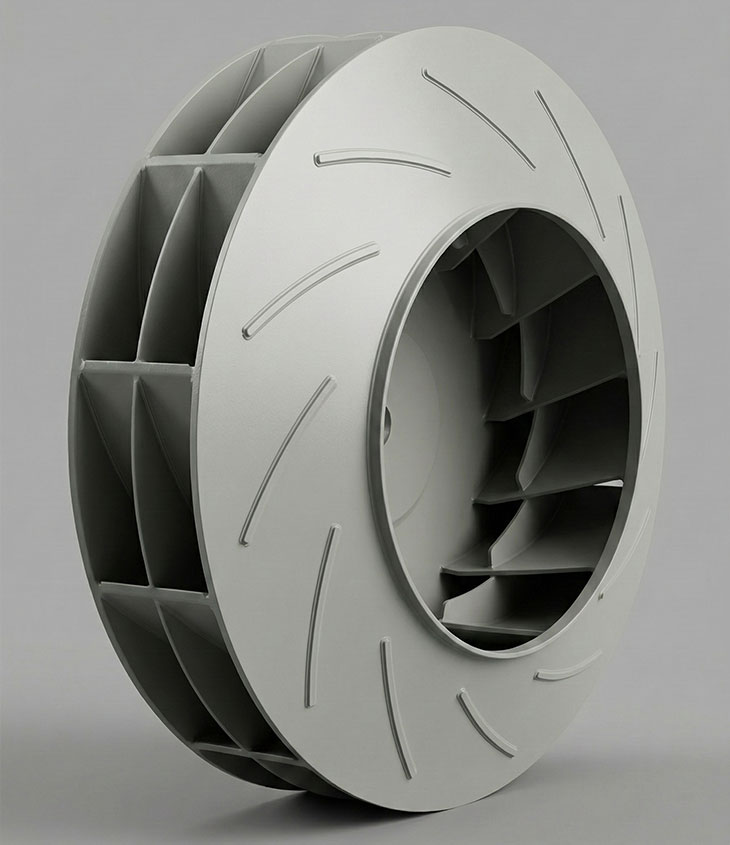

Diseño con Tecnología CAE (CFTurbo): Optimizamos la aerodinámica de cada turbina mediante simulación de fluidos (CFD) con el software CFTurbo. Esto nos permite garantizar el punto de trabajo solicitado y maximizar la eficiencia energética del conjunto.
Versatilidad de Materiales: Según la agresividad del gas (HCL, HF, etc.), fabricamos en Polipropileno (PP), PVC, Polietileno (PE) o PVDF.
Certificación ATEX Segura: Disponibles en versión PP-EL-S (electro-conductor) para Zonas 1 y 2, cumpliendo estrictamente con la normativa 2014/34/UE.
El «Digital Twin» de Quimipol: Facilitamos la integración de nuestros equipos en vuestros proyectos. Cada ventilador MP cuenta con su gemelo digital para que vuestra oficina técnica pueda integrarlo directamente en maquetas BIM o 3D industriales.
Fabricación Especial: ¿Necesita un diseño fuera de catálogo? Nuestra oficina técnica desarrolla modelos específicos basados en requerimientos de espacio o características que los modelo estándar no cubre. Contacta con nosotros.
