Utilizados para la extracción de gases corrosivos en ambientes potencialmente explosivos

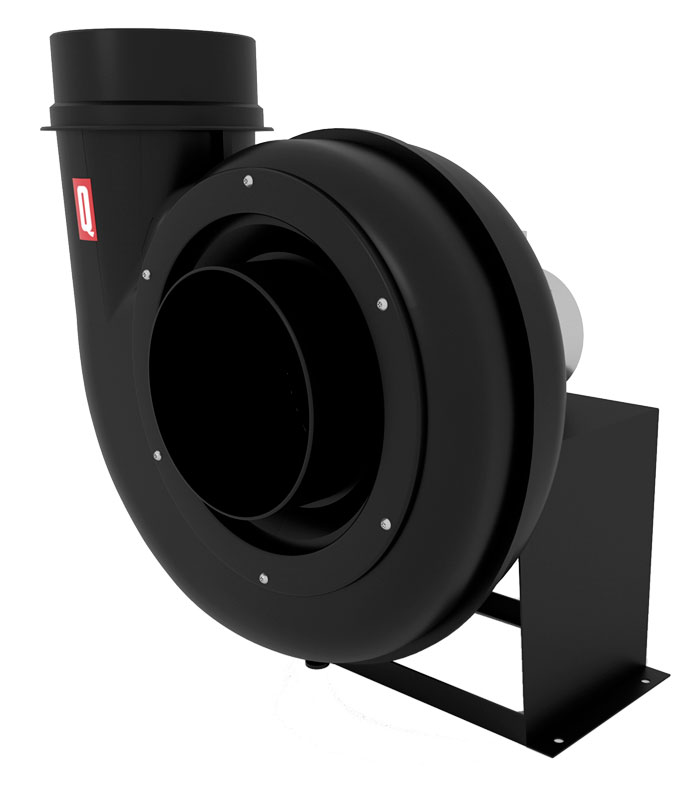

Ventiladores centrífugos anticorrosivos de simple aspiración, resistentes a la corrosión utilizados para la extracción de gases corrosivos, fabricados en polipropileno electro conductor PP-EL-S, con turbina con de álabes hacia adelante o hacia detrás dependiendo el modelo, directamente acoplado al eje motor, IP65. Ventiladores construidos para trabajar en zonas clasificadas Zona 1 Interior y 2 Exterior según la directiva Europea 2014/34/UE del año 2016. Temperatura de trabajo de -10ºC a +60ºC.
*La Normativa ECODESINGN Directiva 2009/125/CE no aplica a la gama de ventiladores Anticorrosivos.
Motores:
– De 2,4 y 6 polos, según versiones.
– Tensión de alimentación estándar 230-400v 50Hz.
– Bobinados especiales 60Hz bajo demanda. Modelos Monofásicos 230V 50/60Hz, bajo demanda.
Motor de seguridad aumentada:
– II 2G EEx-e II T3
– Motor Antideflagrante
– II 2G EEx-d IIC T4 IP-65 con sonda PTC.
*Sonda PTC (Positive Temperature Coefficient). Sensor resistivo a la temperatura.
Tabla de valores potenciales
SERIE M ATEX PP-EL-S
Descripción | Velocidad turbina r.p.m. | Potencia motor kW | Caudal Máx (m3/h) | Presión Máx (mmca) | Nivel presión sonora (dB) | Peso (Kg) | Intensidad Máx 400v(A) |
PP M-75 a 3000 rpm ATEX | 2.800 | 0,12 | 210 | 25 | 62 | 5,5 | 0,48 |
PP M-140 a 1500 rpm ATEX | 1.400 | 0,09 | 400 | 35 | 50 | 6 | 0,37 |
PP M-140 a 3000 rpm ATEX | 2.800 | 0,12 | 580 | 52 | 50 | 9 | 0,48 |
PP M-160 a 1500 rpm ATEX | 1.400 | 0,25 | 775 | 20 | 72 | 11 | 0,79 |
PP M-160 a 3000 rpm ATEX | 2.800 | 0,37 | 1.000 | 87 | 70 | 11,6 | 1,13 |
PP M-200 a 1500 rpm ATEX | 1.400 | 0,37 | 2.200 | 38 | 70 | 15 | 1,08 |
PP M-200 a 3000 rpm ATEX | 2.800 | 1,5 | 2.400 | 155 | 81 | 23 | 3,16 |
PP M-200 a 3000 rpm Plus ATEX | 2.800 | 2,2 | 3.300 | 155 | 90 | 27 | 4,84 |
PP M-200VG a 1000 rpm ATEX | 950 | 0,37 | 1.580 | 35 | 62 | 20 | 1,07 |
PP M-200VG a 1500 rpm ATEX | 1.400 | 0,55 | 2.400 | 73 | 77 | 20 | 1,32 |
PP M-250 a 1500 rpm ATEX | 1.400 | 1,5 | 2.800 | 69 | 78 | 37,5 | 3,40 |
PP M-315 a 1000 rpm ATEX | 950 | 1,5 | 4.157 | 50 | 70 | 49,5 | 3,75 |
PP M-315 a 1500 rpm ATEX | 1.400 | 2,2 | 5.000 | 112 | 77 | 53,5 | 4,6 |
PP M-315 a 3000 rpm ATEX | 2.800 | 3 | 5.135 | 201 | 94 | 53,8 | 4,6 |
PP M-355 a 1000 rpm ATEX | 950 | 2,2 | 5.300 | 60 | 80 | 82 | 5,3 |
PPM-355 a 1500 rpm ATEX | 1.400 | 4 | 7.400 | 124 | 87 | 75 | 8,8 |
PPM-355 a 1500 rpm ATEX Plus | 1.400 | 5,5 | 8.500 | 131 | 88 | 87 | 11,2 |
*Presión sonora con salida libre a 1,5m
