Ventilador-modelo M-160 Tejado
Amplia gama de caudales y presiones
El ventilador M-160 ofrece una gama amplia de caudales y presiones dependiendo de su configuración de 2 polos o 4 Polos. Utilizado para extracciones más complejas, grupos de brazos o armarios. O incluso ciertas vitrinas de gases con sistemas de extracción simples.
Ventilador M-160 a 1500rpm
| Caudal Máx: | 775 m³/h | MOTOR | |
| Presión Máx: | 20mmca | Alimentación: | 230-400v |
| Diámetro Entrada: | 160mm | Potencia: | 0,25kW |
| Diámetro Salida: | 160mm | RPM: | 1400 |
| Orientación Álabes: | Adelante | Número Polos: | 4 |
| Material Voluta y Turbina: | PP | Nivel Eficiencia: | IE2 |
| Peso: | 10,8Kg | Protección: | IP55 |
| Presión Sonora: | 68 dB | Anclaje: | B5 |
| *Con salida libre a 1,5m. | |||
Ventilador M-160 a 3000rpm
| Caudal Máx: | 1000 m³/h | MOTOR | |
| Presión Máx: | 87mmca | Alimentación: | 230-400v |
| Diámetro Entrada: | 160mm | Potencia: | 0,37kW |
| Diámetro Salida: | 160mm | RPM: | 2800 |
| Orientación Álabes: | Adelante | Número Polos: | 2 |
| Material Voluta y Turbina: | PP | Nivel Eficiencia: | IE2 |
| Peso: | 10,2Kg | Protección: | IP55 |
| Presión Sonora: | 81 dB | Anclaje: | B5 |
| *Con salida libre a 1,5m. | |||
Ventilador M-160 a 3000rpm Plus
| Caudal Máx: | 1690 m³/h | MOTOR | |
| Presión Máx: | 87mmca | Alimentación: | 230-400v |
| Diámetro Entrada: | 160mm | Potencia: | 0,75kW |
| Diámetro Salida: | 160mm | RPM: | 2800 |
| Orientación Álabes: | Adelante | Número Polos: | 2 |
| Material Voluta y Turbina: | PP | Nivel Eficiencia: | IE2 |
| Peso: | 12Kg | Protección: | IP55 |
| Presión Sonora: | 86 dB | Anclaje: | B5 |
| *Con salida libre a 1,5m. | |||

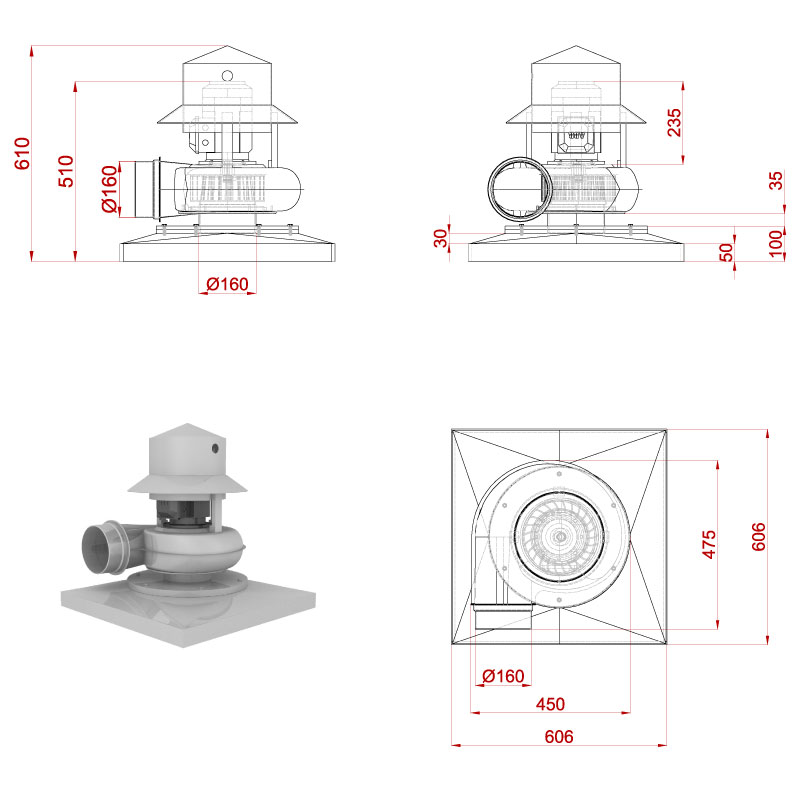

DIMENSIONES VENTILADOR
CAUDAL MODELO VENTILADOR
Accesorios para ventiladores
Variador de frecuencia
Soporte de fijación para pared
Soporte de fijación para suelo
Rejilla Antipajaro
Cubremotor
Sombrero de expansión
Registro de inspección
Soporte antivibración
Cajón insonorizado
Rejilla defensa
Brida de acoplamiento
Cuadro eléctrico
Interruptor seccionador
Tubería y accesorios de ventilación
Manguito flexible
Manguito flexible
Manguito flexible
Manguito flexible
Cierre mariposa manual
Cierre mariposa motorizado 0º-90º
Cierre anti retorno
Reducciones
Tes a 90º
Tes a 45º
Tapones
Embellecedores
Cono vierte aguas
Rollo varilla
Toma de muestras
Sonda presión diferencial
Anillos intumescentes
Compuertas cortafuegos
Silenciador
Tabla de valores potenciales
SERIE M PP ESTÁNDAR TEJADOS
| Descripción / Description | Velocidad turbina Turbine speed (r.p.m.) |
Potencia motor Motor power (kW) |
Caudal Máx Max. flow rate (m³/h) |
Presión Máx Max. pressure (mmca) |
Nivel presión sonora Sound pressure level (dB)* |
Peso / Weight (Kg) | Intensidad máx. Max. intensity 400v (A) |
|---|---|---|---|---|---|---|---|
| Ventilador/Fan PP M-75 a 1500 rpm | 1.400 | 0,06 | 110 | 6 | 62 | 4,0 | 0,3 |
| Ventilador/Fan PP M-75 a 3000 rpm | 2.800 | 0,09 | 210 | 25 | 62 | 4,0 | 0,3 |
| Ventilador/Fan PP M-140 a 1500 rpm | 1.400 | 0,06 | 400 | 35 | 63 | 6,0 | 0,8 |
| Ventilador/Fan PP M-140 a 3000 rpm | 2.800 | 0,09 | 580 | 52 | 72 | 6,0 | 0,3 |
| Ventilador/Fan PP M-160 a 1500 rpm | 1.400 | 0,25 | 775 | 20 | 68 | 11,0 | 0,8 |
| Ventilador/Fan PP M-160 a 3000 rpm | 2.800 | 0,37 | 1.000 | 87 | 81 | 11,0 | 1,0 |
| Ventilador/Fan PP M-160 a 3000 rpm Plus | 2.800 | 0,75 | 1.690 | 87 | 86 | 11,0 | 1,7 |
| Ventilador/Fan PP M-200 a 1000 rpm | 950 | 0,25 | 1.500 | 15 | 54 | 11,0 | 0,8 |
| Ventilador/Fan PP M-200 a 1500 rpm | 1.400 | 0,37 | 2.200 | 38 | 70 | 11,0 | 1,0 |
| Ventilador/Fan PP M-200 a 3000 rpm | 2.800 | 1,50 | 2.400 | 155 | 81 | 22,5 | 2,9 |
| Ventilador/Fan PP M-200 a 3000 rpm Plus | 2.800 | 2,20 | 3.300 | 155 | 90 | 22,5 | 4,4 |
| Ventilador/Fan PP M-200VG a 1000 rpm | 950 | 0,37 | 1.580 | 35 | 62 | 24,5 | 1,1 |
| Ventilador/Fan PP M-200VG a 1500 rpm | 1.400 | 0,55 | 2.400 | 73 | 77 | 22,0 | 1,4 |
*Presión sonora con salida libre a 1,5m.
